如何將通用ACDC PSU中的電解槽尺寸減半

它依賴于自動觀察將低壓電容器與高壓電容器并聯,這是從以下觀察得出的,即對于市電半周期之間相同的存儲能量:

從115V運行的PSU需要比240V電源更大的電容

從240V運行的PSU需要比115V電源更高的電壓電容器

PowerInt說,結果是,可以在兩個電壓下工作的PSU都需要一個電容器,其容量約為類似電源設計中電容器的物理體積的2倍至3倍,而后者只能在115V或240V電壓下工作。

例如,在一個65W PSU中,如果必須同時在高低壓線路上運行,則需要一個100μF400V電容器,而單個22μF400V可以支持240V(176 – 264Vac)工作。

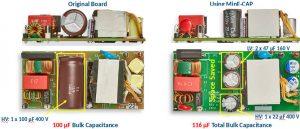

PowerInt-MinEcap-示例如果自動將100μF160V (實際上是一對47μF160V并聯,左圖)自動切換為支持115V(90 – 132Vac)工作,則電容器的總物理體積為100μF400V部分的一半。

該公司表示,目前尚無提高體積的通用公式,因?yàn)槊總€(gè)電容器制造商都使用有限范圍的罐尺寸,從而導致階梯狀的電容體積比和電壓體積比。

為了執行自動切換,PowerInt創建了一個名為MIN1072M(品牌為'MinE-CAP)的集成電路,其中包括一個GaN HEMT功率晶體管。

“要獲得足夠低的Rds(on),我們需要使用GaN,” Power Integrations市場總監Chris Lee告訴《電子周刊》。“您可以以根本無法使用硅的方式使用GaN。”

Lee說,使用GaN晶體管的一種方法是調制流入160V電容器的浪涌電流,從而無需在功率高達65W的PSU中使用前置NTC熱敏電阻。當功率因數校正前端經常是強制性的時,需要在75W以上采用高端策略。
