高速相機可以快速連續拍照。這使它們對于可視化超快動態現象非常有用，例如用于精密加工和制造過程的飛秒激光燒蝕，核聚變能量系統的快速點火，活細胞中的沖擊波相互作用以及某些化學反應。

在攝影中的各種參數中，微觀超快速動態過程的順序成像需要高幀頻和高時空分辨率。在當前的成像系統中，這些特性相互折衷。

但是，中國深圳大學的科學家最近開發了一種具有高時空分辨率和高幀頻的全光學超快成像系統。因?yàn)樵摲椒ㄊ侨鈱W(xué)的，所以沒有機械和電子組件掃描產生的瓶頸。

他們的設計側重于非共線光學參量放大器(OPA)。OPA是一種晶體，當同時用所需的信號光束和較高頻率的泵浦光束照射時，它會放大該信號光束并產生另一個稱為惰輪的光束。由于本研究中使用的晶體是非共線的，因此惰輪的發射方向與信號光束的發射方向不同。但是，這種設備在高速成像系統中有什么用呢?

答案在于級聯OPA。當泵浦光束處于活動狀態時，包含在信號光束中的目標信息通過OPA映射到惰輪光束上。由于惰輪沿不同的方向移動，因此可以使用“設置在側面”的常規電荷耦合器件(CCD)攝像機捕獲惰輪，同時信號光束移向OPA級聯中的下一個階段。

就像水在瀑布中的下落一樣，信號束到達后續的OPA，并且由同一激光源產生的泵浦束將其激活。除了現在，一條延遲線使泵浦光束稍后到達，從而使第二階段的OPA旁的CCD攝像機稍后進行拍照。通過將四個OPA與四個相關聯的CCD攝像機以及四個不同的泵浦激光延遲線進行級聯，科學家們創建了一個可以非常連續地拍攝四張照片的系統。

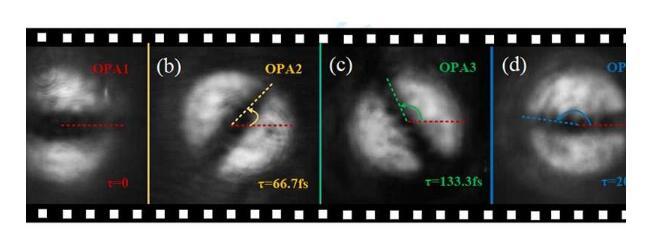

捕獲連續圖像的速度受兩條激光延遲線之間的差異可能很小的限制。在這方面，該系統實現了每秒15萬億幀的有效幀速率，這是高空間分辨率相機的創紀錄快門速度。相反，時間分辨率取決于觸發OPA并生成惰輪信號的激光脈沖的持續時間。在這種情況下，脈沖寬度為50 fs(十億分之一納秒)。結合令人難以置信的快速幀速率，該方法能夠觀察超快的物理現象，例如空氣等離子光柵和以每秒10萬億弧度旋轉的旋轉光場。

Advanced Photonics總編輯安納托利·扎亞茲(Anatoly Zayats)表示：“深圳大學的團隊已經展示了具有最快快門速度的超快照相成像。這項研究為研究各個領域的超快過程提供了新的機會。”

這種成像方法有改進的余地，但很容易成為一種新的顯微鏡技術。未來的研究將釋放這種方法的潛力，從而使我們更清楚地了解超快速瞬態現象。
