本文著眼于如何在旨在滿足苛刻環境的VPX實現中實現這一目標。

設計工程師承受著使他們的產品盡快上市的壓力，同時避免了延誤，浪費的支出和陷阱。減輕這種情況的一種方法是，在可行的情況下在子裝配而不是組件級別工作。如果有經過預先批準和認證的子組件，則可以減少原始設計的時間和風險;為將來的設計進行縮放和修改也變得更加容易。

VMEbus，VPX和OpenVPX

這個概念在電子工業中被廣泛使用。一個很好的例子是VMEbus，它最初是由摩托羅拉在七十年代后期提出的，基于其專有的VERSAbus標準。完全符合VMEbus機械和電氣規格(包括Eurocard尺寸規格)的計算機，控制器，內存和I / O板，即使來自不同的制造商，也可以通過VMEbus背板相互通信。通過插入現成的板，可能只需一個或兩個專業I / O板即可完成19英寸VMEbus機箱的快速配置，以用于特定的工業或軍事應用，從而完成OEM特定的產品。

在VITA的支持下-VMEbus國際貿易協會(International Trade Association)，VMEbus及其變種繼續發展。VPX(VITA 46)是此類擴展之一，其創建目的是為數據密集型，高帶寬應用程序提供更強大的高速性能，包括情報，監視和偵察應用程序，例如雷達，電子戰和光電系統。 /紅外線。此外，VPX承受更大的機械應力并耐腐蝕，使其成為軍事和航空航天應用挑戰的理想解決方案。

VITA 62

但是，當VPX及其后續版本VITA 65(OpenVPX)出現時，便出現了與系統電源相關的互操作性問題。這導致了特定于系統的臨時電源設計，但無法在VPX系統之間轉移。為了解決這個問題，已經建立了(電源模塊)，以為VPX兼容電源設計提供通用的參考規格。VPX背板上的VITA 62插槽使用標準VPX 3U / 6U尺寸規格，并符合VITA 48.0(也與VPX相關)中定義的要求。VITA 62定義了諸如N + 1故障轉移和50mS保持率之類的功能，以及與VITA 62兼容的背板連接器。

堅固的MIL-COTS VPX電源

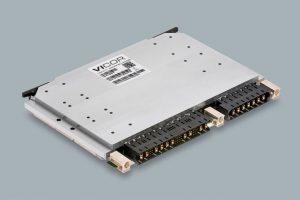

任何VITA 62電源都必須堅固耐用并具有高性能，才能滿足VPX標準的位置和規格。因此，Vicor Power Systems推出了其新的符合6U VITA 62的電源，適用于MIL-COTS VPX應用。它是使用Vicor高密度和高效率ChiP電源模塊開發的，專為6U OpenVPX傳導冷卻機箱系統而設計。這種新的6U電源完全符合MIL-461F，MIL-704F和MIL-1275E標準。

該產品采用標稱28V輸入和預定義的標準VITA 62輸出電壓(范圍為3.3V至12V)工作，并提供高達1000W的功率。但是，Vicor還可以為需要不同輸出電壓或功率水平的客戶提供定制電源。

28V輸入

這款新的6U產品是Vicor環保，傳導冷卻，符合VITA 62要求的電源轉換器系列的最新產品，該產品還包括3U和3U型號。3U型號可提供高達600W的功率。

最多可并聯四個6U電源，以達到3600W的總最大輸出功率。這由專有的無線電流共享技術進行管理，該技術消除了傳統的電流共享引腳。均流精度為+/- 2A。
